Lasercutten
Hoe werkt dit
CO2-lasers zijn tegenwoordig de meest voorkomende toestel, zowel bij makers als bij professionals, dus we zullen uitleggen hoe dit specifieke type laser werkt. Het woord “laser” is een acroniem voor “lichtversterking door gestimuleerde straling”. Dit betekent dat de laser een intens licht is dat wordt versterkt door spiegels en lenzen om voldoende vermogen te produceren om elk materiaal te snijden. Het is een eenvoudig proces om te begrijpen als we het op de volgende manier analyseren:
De straal wordt geproduceerd door een laserresonator, een luchtdichte glazen buis met twee naar elkaar gerichte spiegels, deze buis zit vol met CO2 en andere gassen zoals helium, stikstof en waterstof. De mix van deze gassen wordt geactiveerd door een elektrische ontlading of diodes die energie uitzenden in de vorm van licht, dat heen en weer wordt gereflecteerd door de spiegels. Zodra de straal is gegenereerd, beweegt deze door de machine en stuitert in verschillende richtingen met behulp van andere strategisch geplaatste spiegels om de lasersnijkop te bereiken. Als de straal uiteindelijk de lasersnijkop bereikt, gaat deze door een gebogen lens die de kracht van de laser vergroot en deze op een enkel punt focust. Lasersnijden of -graveren kan worden bereikt door enkele parameters aan te passen, zoals de bundelintensiteit en snelheid.
Voor & Nadelen
Er zijn andere technologieën zoals CNC-frezen die vergelijkbare resultaten kunnen bereiken als een lasersnijder / graveur, maar hier geven we een overzicht van de voordelen van lasersnijden boven andere technieken.
Voordelen:
- Ongeordende lijstDe hoge precisie die het biedt, maakt het mogelijk om meer gedetailleerde afbeeldingen te graveren en schonere sneden te maken.
- De productiesnelheid is hoger.
- Een breed scala aan materialen is snijdbaar zonder ze te beschadigen.
- Het is een goedkopere optie in vergelijking met CNC-machines.
- Het is compatibel met alle vectorsoftware zoals AutoCAD (DWG) of Adobe Illustrator (AI).
- Het produceert geen afval zoals zaagsel.
- Het is heel veilig om met de juiste apparatuur te gebruiken.
Nadelen:
- Dikkere materialen zijn moeilijker te snijden of vereisen zeer lage snelheden.
- Materialen met een hogere dichtheid zoals glas kunnen niet worden gesneden.
- Het verbrandt de randen van elk materiaal dat u wilt snijden.
- Sommige materialen, zoals plastic, kunnen giftige emissies veroorzaken.
- Productiesnelheid is niet altijd consistent, afhankelijk van de materiaaldikte en dichtheid.
- Sommige lasersnijders verbruiken veel energie, waardoor de productiekosten stijgen.
Lasercutting Software
Divers
- Laser Photo Wizard (Foto bewerking software voor graveren)
- lasercut.scad Module voor openscad, waarmee 3d modellen kunnen worden gemaakt van 2d lasercut onderdelen, met een automatisch gegenereerd vlak bestand.
- Solvespace is een gratis (GPLv3) parametrisch 3d CAD-gereedschap
Generators
- Tandwiel template generator (installer)
- Doolhof generator (Vierkant)
- Doolhof generator (Driehoek, vierkant, …)
- Papercraft 3D omzetten naar lasercut model (Meer info hier
Optimizers
Materialen overzicht
Toegelaten lijst
| Materiaal | Snijden | Graveren | Opmerking |
|---|---|---|---|
| Hout | ✔️ | ✔️ | |
| Multiplex | ✔️ | ✔️ | Lasers kunnen moeite hebben om multiplexplaten met buitenlijm te snijden. Gebruik multiplex met binnenlijm. |
| MDF | ✔️ | ✔️ | |
| Kurk | ✔️ | ✔️ | |
| Karton | ✔️ | ✔️ | |
| Papier | ✔️ | ✔️ | |
| Leer | ✔️ | ✔️ | Gebruik plantaardig gelooid voor het beste resultaat |
| Vilt | ✔️ | ✔️ | |
| Katoen | ✔️ | ✔️ | |
| Acryl (plexiglas) | ✔️ | ✔️ | |
| Delrin (POM, acetaal) | ✔️ | ✔️ | |
| Polypropyleen (PP) | ✔️ | ✔️ | Smelt enigszins |
| Graniet | ✔️ | ||
| Marmer | ✔️ | ||
| Leisteen | ✔️ | ||
| Stenen tegels | ✔️ | ||
| Keramiek, Poselein | ✔️ | ||
| Glas | ✔️ | ||
| Roestvrij staal | ✔️ | Kan worden gemarkeerd | |
| Aluminium | ✔️ | Kan worden gemarkeerd | |
| Mylar (polyester) | ✔️ | ✔️ | |
| Linoleum | ✔️ | ✔️ | |
| Melamine | ✔️ | ✔️ | |
| Stof/ kleding | ✔️ | ✔️ | Opletten voor brand |
Verboden lijst
| Materiaal | Gevaar | Oorzaak/Gevolg |
|---|---|---|
| PVC (polyvinylchloride) / vinyl / pleather / kunstleer | Geeft zuiver chloorgas af wanneer het wordt gesneden! | Snijd dit materiaal nooit, omdat het de optiek zal beschadigen, het metaal van de machine zal corroderen en het bewegingscontrolesysteem ruïneren. |
| Dik (> 1 mm) Polycarbonaat / Lexan | Zeer slecht snijden, verkleurt, vat vlam | Polycarbonaat wordt vaak gevonden als plat, plaatmateriaal. Het venster van de lasersnijder is gemaakt van polycarbonaat omdat polycarbonaat sterk infraroodstraling absorbeert! Dit is de frequentie van het licht dat de lasersnijder gebruikt om materialen te snijden, dus het is zeer ineffectief bij het snijden van polycarbonaat. Polycarbonaat is een slechte keuze voor lasersnijden. |
| ABS (acrylonitrile butadiene styrene) | Stoot cyanidegas uit en heeft de neiging te smelten | ABS snijdt niet goed. Het heeft de neiging eerder te smelten dan te verdampen, en heeft een grotere kans om vlam te vatten en gesmolten kleverige afzettingen achter te laten op het vectorsnijrooster. Het graveert ook niet goed (nogmaals, heeft de neiging te smelten). |
| HDPE / melkfles plastiek | Vat vuur & smelt | Het smelt, het wordt kleverig. Gebruik het niet. |
| Polystyreenschuim | Vat vuur | Het vat vuur, het smelt. Dit is het meest voorkomend materiaal dat laserbranden veroorzaakt !!! |
| Polypropyleenschuim | Vat vuur | Net als PolyStyrene smelt het, vat vuur en blijven de gesmolten druppels branden en veranderen in keiharde druppels of kiezelstenen. |
| Glasvezel | Geeft dampen af | Het is een mix van twee materialen die niet kunnen worden gesneden. Glas (enkel etsen, niet gesneden) en epoxyhars (dampen) |
| Gecoate koolstofvezel | Geeft schadelijke dampen af | Een mix van twee materialen. Dunne koolstofvezelmat kan worden gesneden, met wat rafels - maar niet wanneer gecoat. |
| Epoxy | Brand & dampen | Epoxy is een alifatische hars, sterk verknoopte koolstofketens. Een CO2-laser kan het niet snijden en de resulterende verbrande puinhoop veroorzaakt giftige dampen (zoals cyanide!). Voorwerpen die zijn bekleed met Epoxy of gegoten Epoxyharsen mogen niet in de lasersnijder worden gebruikt. |
| Polyvinyl butyrale (PVB) | dampen | |
| Polytetrafluoroethylenes (PTFE /Teflon) | dampen |
Leerstof

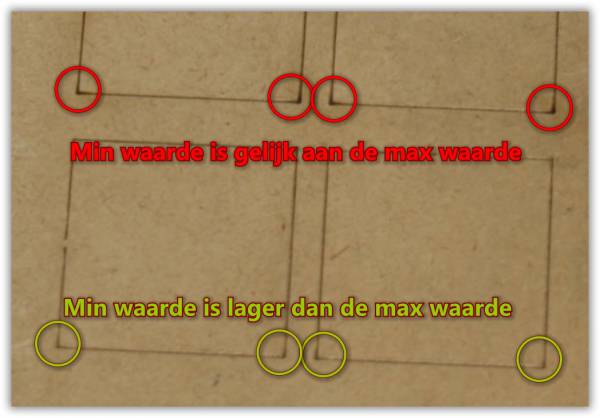

- Het gebruik of nut van MIN & MAX power waarde
In de hoeken beweegt de laser trager, en als gevolg gaan we dieper wanneer MIN & MAX waarden hetzelfde zijn. → Als we dit anders instellen dan zien we dat de hoeken hetzelfde zijn van diepte.
Tips and Tricks
- Gebruik de camera modus van je smartphone om de lens in de spiegel te zien.
- Het verschil in Raster of vector graveren.
(Vector graveren zal half de tijd innemen tov raster graveren)

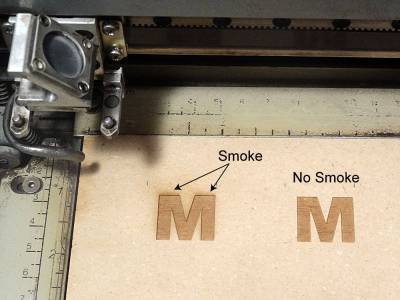

- Verwijderen van rook resten adv azijn

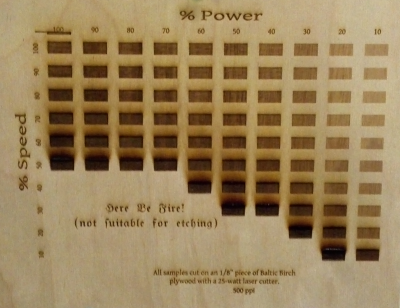

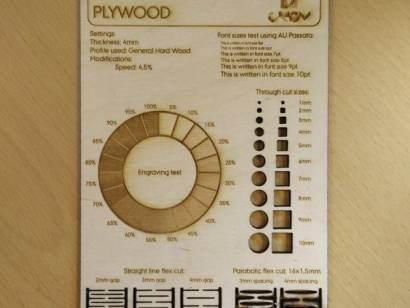

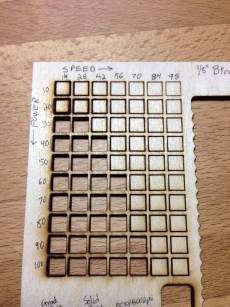

- Doe een Power & Speedtest om de ideale instellingen vast te stellen (voor cutten & graveren)

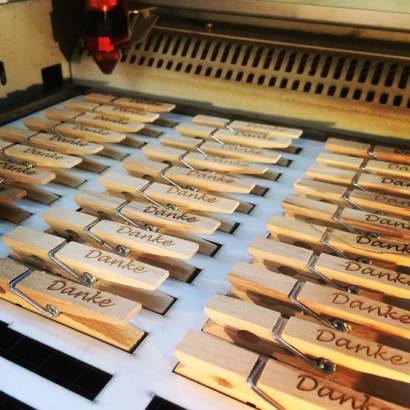

- Een mal gebruiken voor vaste plaatsen

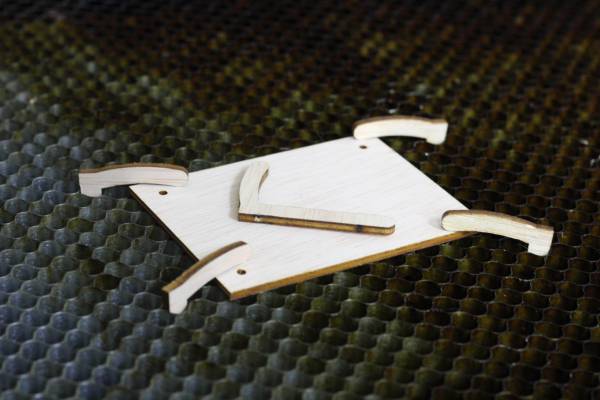

- Houdvast voor honingraattafels
